　　阿特拉斯空壓機安裝指導建議書 (二)

　　上一篇空壓機安裝指導建議書香蕉视频APP污视频寫到了前麵的4個部分，接下來再給大家繼續講解第5和第6這兩個部分。

　　五、空壓機空氣輸出管道與總管道不能“T”字連接，以防止停機時總管道產生的冷凝水倒流流入機內，如下圖：

　　5.1空壓機空氣輸出管道與總管道連接的正確方法應從總管道頂部進入

　　5.2如多台空壓機並網輸出空氣，空壓機輸出哭七關到口不要裝止回閥

　　5.3幹燥機再生空氣管道需要保溫，以保證再生空氣溫度〉130℃以上，再生空氣管道需要分別安裝在截止閥和調氣再生空氣用的蝶閥

　　5.4空壓機手動，自動排水管道要分別、獨立通往排水溝，以便於觀察冷凝水正常排放，無油螺杆空壓機冷凝水不能正常排放，將導致高壓螺杆進水，破壞螺杆塗層

　　5.5冷凝水排放管道不要並入一根總管道，以下安裝不便於觀察冷凝水是否排放

　　5.6冷卻水進水管道要裝預過濾網，預過濾網選擇30至40目，能防止堵塞冷卻係統

　　5.7離心機對於自行提供空氣過濾係統的客戶，(空氣入口要求安裝一段6倍於管徑的直管段，和入口膨脹節相連的入口管必須保證容易拆裝以便於日後機器的維護保養，空壓機進出口管線底部必須有支撐架，以避免管線的重量對機器造成壓力。

　　5.8離心機對於自行提供空氣過濾係統的客戶，調試前客戶需要製作和安裝40-80目的不鏽鋼濾網

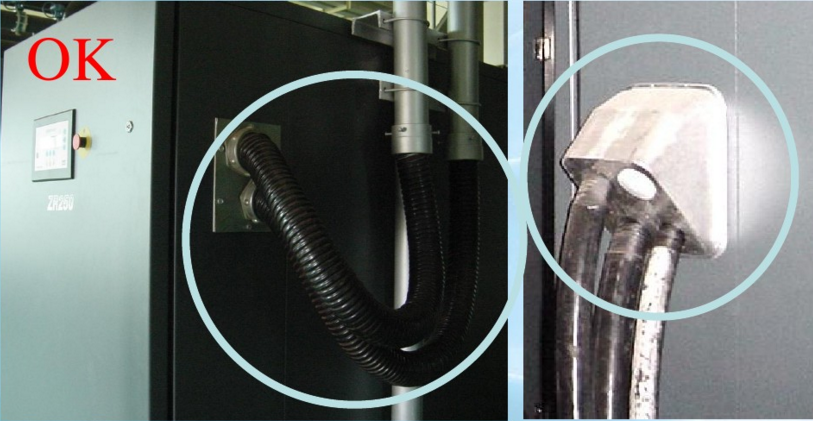

　　六、空壓機供電電源線入口，要安裝進線盒，供電電纜進線引入要有一定弧度，如下圖：

　　6.1空壓機供電電壓安裝進線盒，運行過程中可能會導致割破電纜出危險

　　6.2供電電纜尺寸按每平方毫米載流2A計算，接地線截麵積一般為供電電纜二分之一

　　6.3供電電纜線徑截麵較大時，為保證有效載流和良好的接觸麵積，電纜線可與銅牌相連接

　　6.4為增加電纜線鼻與接觸器良好接觸和載流量，電源電纜可分別連接到K21和K23接觸器上

　　6.5三相交流供電電壓安裝要求

　　1).三相交流380V電壓允許波動範圍 ±5%;

　　2).電壓1%的不平衡將引起某相電流超10%;

　　3).電壓3.5的不平衡將使電機升溫增加25℃;

　　4).頻率範圍允許50HZ±1%;{0.99~1.01};

　　6.6高壓電機安裝注意事項-螺杆機

　　1)Atlas Copco高壓電機起動，標配的是西門子高壓控製櫃;

　　2)西門子高壓櫃內應具有：高壓隔離開關，高壓熔斷器，低電壓保護F6，真空接觸器K21，過流保護F21等;

　　3)Atlas Copco空壓機電控櫃內繼電器K13，提供一組常開觸點去控製西門子高壓櫃內真空接觸器K21起動，停止;

　　4)空壓機電控櫃和高壓櫃之間控製回路需布置一根7X1.5mm²屏蔽電纜;(F6/F21X2;K21X2;合閘反饋信號X2，接地X1;嚴禁客戶自行連接。

　　5)為確保失電時空壓機能迅速停機，空壓機T1變壓器單相380V電源需來自高壓櫃同一側

　　6)高壓櫃內發出的低電壓，過流保護信號必須送給空壓機電腦輸入回路，再由空壓機電腦發出警告信號或停止信號

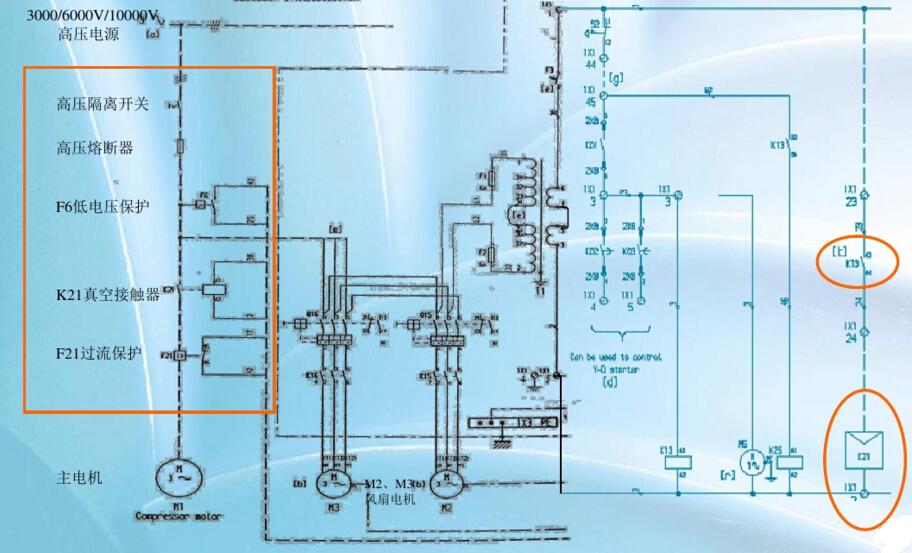

　　6.7 以下是Atlas Copco 采用一組常開觸點啟動方式的，西門子高壓櫃控製電路，如圖：
